TTL レーザーモジュール 520nm 1W ピグテールレーザーダイオード

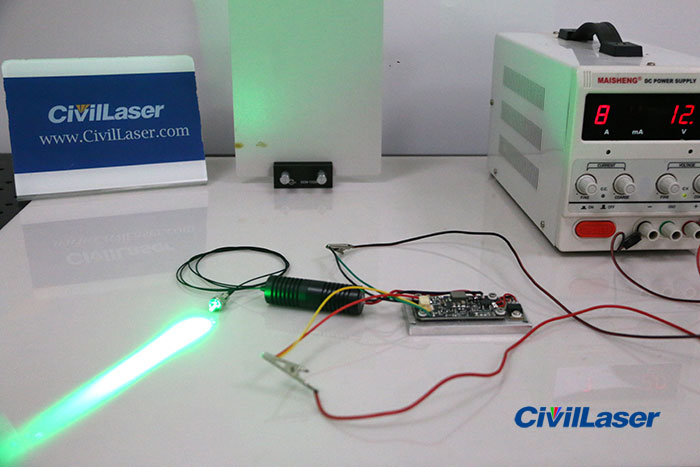

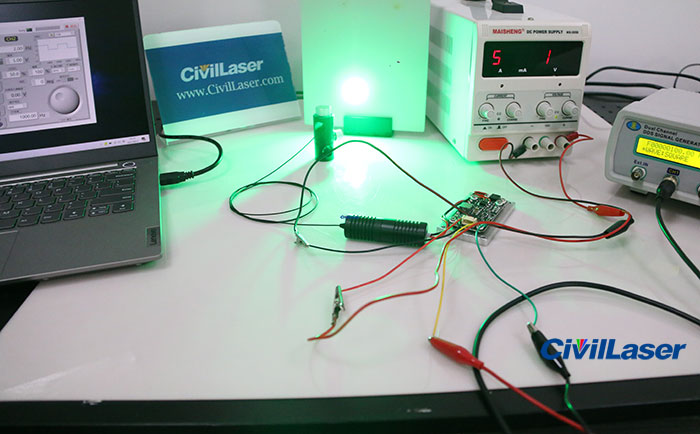

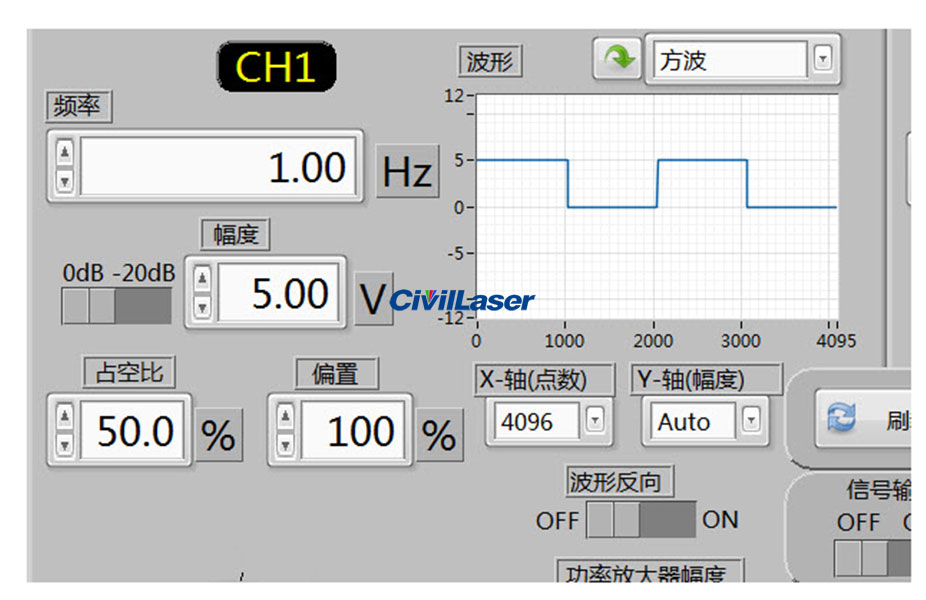

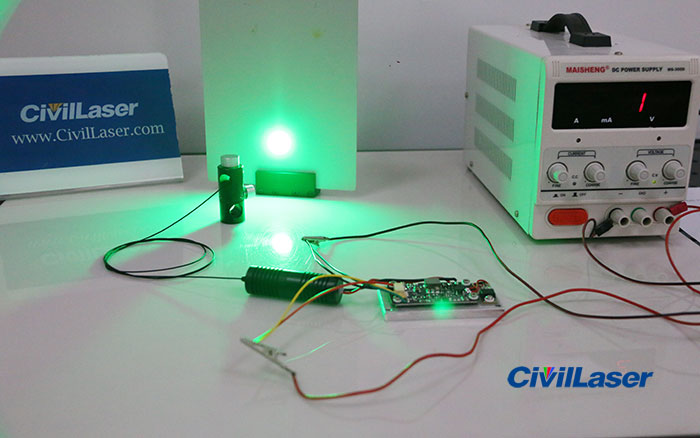

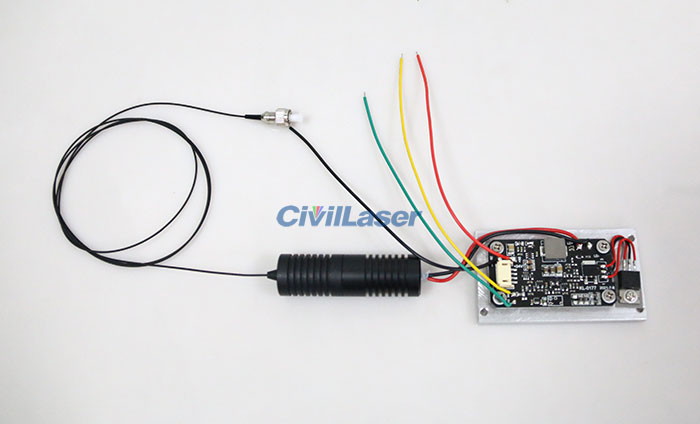

これは、520nm 1W ファイバー結合レーザーモジュールです。 CWとTTLの動作モードがあります。 CW作業モードが必要な場合。 赤と黄色のワイヤーをDC12Vプラスに接続します。 黒と緑のワイヤーをDC12Vマイナスに接続します。 TTL動作モードが必要な場合。 DC12V正への赤い線。 DC12Vマイナスへの黒線。 0〜5Vへの黄色のワイヤー信号は正です。 0〜5Vへの緑色のワイヤ信号は負です。 TTL信号は方形波、0〜5V、1〜10kHzです。 信号周波数を調整して、TTL機能をテストします。 今すぐ確認しましょう。

[仕様]
製品名：520nm ピグテールレーザー
波長：520±10nm
出力電力：<1000mW
出力モード：マルチモード
マルチモード結合比：> 90％
スポット形状：乱視
ファイバーコア径：200μm
ファイバ長：1m（カスタマイズ可能）
ファイバインタフェースタイプ：FC / SMA905 / LC / SC（選択）
繊維素材：クォーツ
カップリングレンズ材質：光学ガラス
動作電圧：DC 4.6V
パワーダイバーによる動作電圧：DC 12V
動作電流：<2000mA
回路制御モード：ACC / TTL周波数変調（選択）
動作温度：0〜60℃
保存温度：-40〜85℃
サイズ：Φ20* 70mm
