LEDモジュールの電流源の電流安定特性

電流の相対安定性は、指定された時間内の出力電流の最大変化と電流の平均値の比、つまりΔI/ Iとして定義されます。 dI（s）を使用してΔIを概算します。式（2）から、フォワードパス回路パラメーターの変化によりフォワードパス伝達関数がdH0（s）の変化を引き起こす場合、駆動電流源電流の相対変化はdI（s）です/ I（s）= dH0（s）/ {[1 + KfH0（s）] H0（s）}、（10）ここで、Kf = Rf /（Rf + RD）。

レーザーダイオードモジュールが温度の影響を受け、その等価抵抗がdRD（dRD =ΔVD/ΔID）の瞬間的な変化を引き起こす場合、レーザー電源によって生成される相対的な瞬間的な電流変化は次のとおりです：dI ‘（s）/ I（s）= -dRD / [ RD + Rf + RfH0（s）]。 （11）

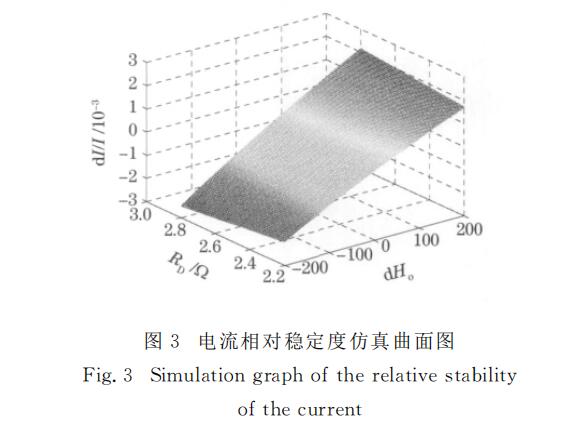

dH0 = 0ポイントの座標は、H0（s）H0のDCゲインに対応します。H0= K1K2K3 = 5000、K3 = 5は、DC / DC変換回路（電圧制御電流源）のDC電圧ゲインです（DC / DC変換回路と制御の出力電圧端子での入力電圧値の比）、dH0 / H0 =±4％に設定し、LDの測定動作電流IDが4 Aの場合、LDの等価DC抵抗は2.6Ωであり、その動的抵抗はLDの動作特性曲線から取得できます。 dRDは非常に小さく、一般に0.1Ω未満です。±0.2Ωの変化の場合、式（10）および（11）に従って得られるLD駆動電流源の相対安定性特性曲線を図3に示します。縦座標の絶対値は、電流の相対的な安定性を示します。実際の測定での電流の相対的な安定性は0.3％を超えています。

H1（s）およびH2（s）がアナログテクノロジーデザインを使用して実現される場合、H1（s）およびH2（s）は、非常に高いゲイン安定性を得ることができる深い負帰還を備えたアナログオペアンプによって合成されます。 dH0は小さい。 全デジタル技術を使用する場合、H1（s）およびH2（s）はH（z）に変換され、dH0 = 0と同等のプログラムによって制御されるため、より高い電流を得ることができます。
